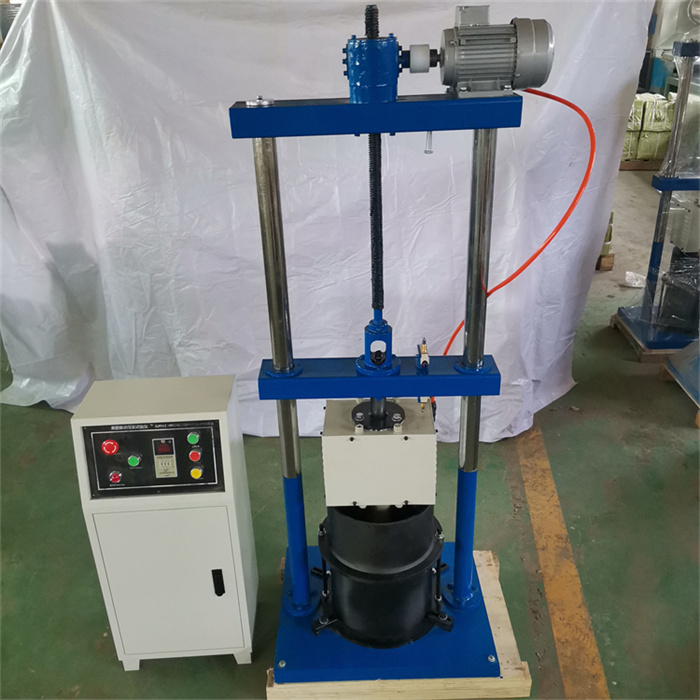

BZYS-4212表面振动压实仪,表面振动压实成型机是献县鹏翼建筑仪器厂自行研发的新一代产品。

一、对于无粘性自由排水土的最大干密度的测定，击实试验法的曲线型试验曲线是多峰或无显著峰值，这表明该法对这类土已不是最合适的试验法了。而且击实法确定的“最大干密度”常常低于振动压实试验的结果。英国标准BS1377，瑞典SS027109均规定对于高渗透性土采用表面振动压实仪法。我国交通部行业标准《公路土工试验规程》（JTGE40-2007）结合交通部公路科学研究所的试验研究，新增加了此法和振动台法作为无粘性粗粒土巨粒土的最大干密度测定的基本试验法。表面振动器法与振动碾压工况相似，操作简便，试样在振动压实时不产生分离现象。振动台法操作得复杂，试样在振动压实过程中易产生分离现象，因此，JTG40-2007推荐优先采用表面振动压实仪法，而且此法还可以用于粗粒土大三轴试验，渗透试验，混凝土材料试验及基层材料试验等制作工作。

二、技术参数

1、电源电压：380V  三相四线

2、电机功率：0.75KN

3、振动频率：30-50HZ

4、激振力：10-80KN

5、夯板作用在试样表面静压力：18Kpa以上

 6、试筒规格：钢制大筒一个，内径280mm

                  钢制小筒一个，内径152mm。



四、振动压实机理

    振动夯板在试样表面做垂直振动压实被自上而下传播，颗粒棱角剪裁破碎后，颗粒位置重新排列，移动到相应于土工试验规格标准条件下的最稳定位置，从而土体得到压实。

五、试验步骤

    1、安装合适的试筒（根据公路土工试验规程表3.1.1）压紧试筒取适量的土样（按规程操作步骤要求），用规定的工具（见公路土工试验规程3.1.23.1.4.3.1.5）装入试筒，大致刮平试样表面。

    2、确认三相四线电源连接良好，控制器面板上电源指示灯亮。

    3、按动控制器上“上升”、“停止”、“下降”按键，振动电机及配重各部件运动自如。

    4、当按上升开关，振动器反而下降或按下降开关，振动器反而上升时，应倒电源线。否则上下行程开关都不起作用，容易损坏机器。

    5、按一下“下降”按键，大滑套带动振动板和夯板下降（见表面振动压实仪主机图示），当夯板接触到松散的土样时，大滑套会继续下降，下降到大滑套下端面，距振动板边缘15-25mm时按一下“停止”按键，大滑套停止下降。

    6、设定控制器上定时器，设定时间为360秒.

    7、按下“振动”开关，振动开始振动，定时器显示振动时间，到360秒后振动板自动停止。

    8、按下“上升”按键，套带动振动板，夯板上升，上升到限位块上端面变速箱下面15-25mm，大滑板停止上升。

    9、按照规格规定的方法加第二次土样，重复以上操作步骤二次，一个试样就算振动压实完毕。

    10、缷下试验筒，用一平直钢尺，置于试筒直径位置，按规程量测数据再称重。

    11、数据整理计算。



注意事项

    1、本机安装时，最浇注混凝土基座，以求机器工作稳定，在混凝土基座垫8-10mm橡胶板，以减轻振动。

    2、本机设置了“停止”键，机器在做任何动作时，按下“停止”键，所有的动作全部停止。

    4、振动击实过程中，若机器悬吊丝杆下降的深度不够，有可能会出现空振，这时仅需按动一下“下降”键，到一定位置后松开按键即可。

    5、仪器主机及振动板上的机罩螺栓工作之前要紧固，

    6、本机设有行程开关，当振动上升到顶点时，机器自动停止。

    7、在正常的操作过程中，下降时锤头已接触土样，大滑套再下降50-60mm时即松开下降建。

    8、大滑动部分定期加润滑油及润滑脂。

    9、每次操作试验前应削除立柱外表面灰尘，应加注机械油。

 装 箱 单

序号	名称	数量	备注
1	主    机	1台
2	控 制 箱	1台
3	大    筒	1套
4	大 试 模	1件
5	大    底	1件
6	小    筒	1套
7	小 试 模	1件
8	小    底	1件
9	合 格 证	1张	检验员
10	说 明 书	1份



保修条例：

凡购买我厂的产品保修期为一年，电气部分保修期为半年(以出厂日期为准）。

但以下情况不属于保修范围：

1.用户因使用，维护，保管不当造成损坏的。

2.无保修凭证，保修凭证不符或涂改的。

3.因不可抗拒力，自然灾害造成损坏的。
