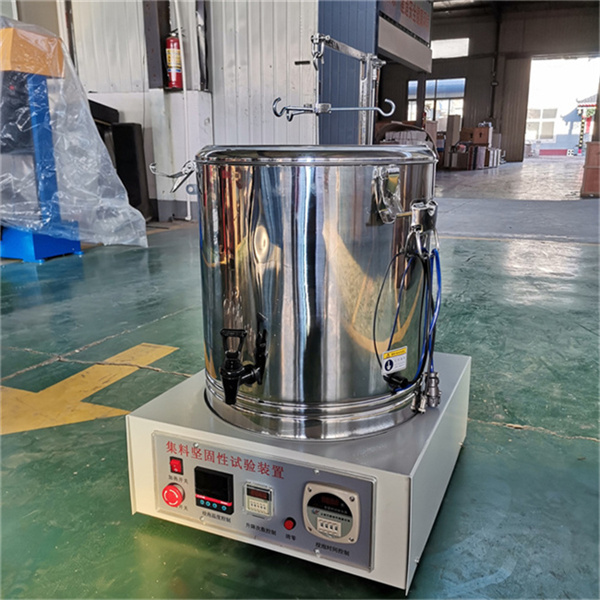

JGY-4集料坚固性试验仪是献县鹏翼建筑仪器厂自行研发的新一代产品。

一、概述

本仪器符合公路工程集料试验规程要求。本方法是用以确定碎石或砾石经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能，是测定石料坚固性能（也称安定性）的方法。坚固性是指集料经饱和硫酸钠溶液多次浸泡——烘干后，不发生显著破坏或强度降低的性能。它是描述集料抗冻性的重要指标。试验表明，对于相同的岩石当其被轧制成碎、砾石后，由于轧制工艺破坏了岩石的原状，结果使得集料的抗冻性比原状岩石的抗冻性低。因此，除检测原状岩石坚固性外，还应检测轧制后集料的坚固性。本仪器可自动加温，恒温，循环次数，保温时间实现数显自动控制。



二、主要技术参数：

  1、容器：双层不锈钢加热恒温容器
     2、粗集料三脚网篮：
                  网篮外径为150mm，高150mm，孔径2.36mm
                  网篮外径为100mm，高150mm，孔径2.36mm不锈钢制。
     3、细集料三脚网篮：
                  网篮外径为 70 mm，高 70 mm，孔径0.15mm不锈钢制。
     4、电源电压：220V
     5、温度应保持范围：0℃～100℃（可调）
     6、升降次数：25次
     7、加热功率：2000W

     8、电机功率：30W



三、仪器仪表操作

     ① 首先按照规范要求，在保温桶内配置好溶液。将“浸泡温度表”设置22℃。“升降次数表”出厂已设置好，不必设置。“浸泡时间表”设定20小时（拨码器为1959）按下“电源开关”和“加热开关”。

     ② 此时“浸泡温度表”开始工作、其它仪表不工作、当温度达到22℃后仪器自动进入升降状态，此时“升降次数表”开始进行25次升降循环、循环完成后自动导通“浸泡时间表”当保温20小时后停机，仪器发出蜂鸣报警。

     ③ 进入下一次循环时将，“浸泡时间表”设定为4小时（拨码器为0359）,按一下“清零键”重新启动。当烘干4小时后,第二次浸泡4小时按第1-2次完成。进入下一次循环时，以后几次的循环参照本小节进行。



四、仪具与材料
    1 烘箱：能使温度控制在105℃±5℃。
     2 天平：称量5kg，感量不大于1g。
     3 标准筛：根据试样的粒级，按表T0314-1选用。

                        坚固性试验所需的各粒级试样质量 表1

公称粒级(mm)	2.36~4.75	4.75~9.5	9.5~19	19~37.5	37.5~63	63~75
试样质量(g)	500	500	1000	1500	3000	5000

        注：①粒级为9.5mm～19mm的试样中，应含有9.5mm～16mm粒级颗粒40%，

             16mm～19mm  粒级颗粒60%。
           ②粒级为19mm～37.5mm的试样中，应含有19mm～31.5mm粒级颗粒

             40%，31.5mm～37.5mm粒级颗粒60%。
     4 容器：搪瓷盆或瓷缸，容积不小于50L。
     5 试剂：无水硫酸钠和10水结晶硫酸钠(工业用)。



五、试验准备

    1、硫酸钠溶液的配制:

     取一定数量的蒸馏水（多少取决于试样及容器大小），加温至30℃～50℃，1000mL蒸馏水加入无水硫酸钠（Na₂SO₄）300g～500g或10水硫酸钠（Na₂SO₄.10HO₂）700g～1000g,用玻璃棒搅拌，使其溶解并饱和，然后冷却至20℃-25℃；在此温度下置48h, 其相对密度应保持在1.151～1.174（波美度为18.9～21.4）范围内。试验时器底部应无结晶存在。

    2、试样的制备:

     将试样按表1的规定分级，洗净，放入105℃±5℃的烘箱内烘干4h,取出并冷至室温，然后按表1规定的质量称取各粒级试样质量mi。



六、试验步骤

     ① 将所称取的不同粒级的试样分别装入三脚网篮并浸入盛有硫酸钠溶液的容器中，溶液体积应不小于试样总体积的5倍，温度应保持在20℃～25℃的范围内，三脚网篮浸入溶液时应先上下升降25次以排除试样中的气泡，然后静置于该容器中；此时，网篮底面应距容器底面约30mm(由网篮脚高控制），网篮之间的间距应不小于30mm,试样表面至少应在液面以下30mm。

      ② 浸泡20h后，从溶液中提出网篮，放在105℃±5℃的烘箱中烘烤4h,至此，完成了第一个试验循环。待试样冷却至20℃～25℃后，即开始第二次循环。从第二次循环起，浸泡及烘烤时间均可为4h。

      ③ 完成五次循环后，将试样置于25℃～30℃的清水中洗净硫酸钠，再放入105℃±5℃的烘箱中烘干至横重，待冷却至室温后，用试样粒级下限筛孔过筛，并称量各粒级试样试验后的筛余量。

注：试样中硫酸钠是否洗净，可按下法检验：取洗试样的水数毫升，滴入少量氯化钡（BaCl₂）溶液，如无白色沉淀，即说明硫酸钠已被洗净。



      ④ 对粒径大于20mm(或19mm)的试样部分，应在试验前后分别记录其颗粒数量，并作外观检查，描述颗粒的裂缝、剥落、掉边和掉角等情况及其所占的颗粒数量，以作为分析其坚固性时的补充依据。

      ⑤计算

            1、 试样中各粒级颗粒的分计质量损失百分率按式（T0314-1）计算。

                              Q i= mi－m′i/ miX100

                式中：Qi—各粒级颗粒的分计质量损失百分率，%；
                      mi—各粒级试样试验前的烘干质量，g;
                      m′i—经硫酸钠溶液法试验后各粒级筛余颗粒的烘干质量，g。
            2、 试样总质量损失百分率按式(T0314-2)计算，准确至1%.
                              Q=∑miQi/∑mi×100

                式中：Q—试样总质量损失百分率，%；
                      mi—试样中各粒级的分计质量百分率，g；
                      Qi—各粒级的分计质量损失百分率，%。



注意：实验完后，用水冲洗保温桶内部（不用时内部保持干净）。



七、随主机附件

             容器：双层不锈钢加热恒温容器  1 套

             集料三脚网篮：

                          网篮外径为150mm,高150mm  1只

                          网篮外径100mm，高150mm   3只

                          网篮外径为70mm, 高 70mm   4只

              电源线 ：         1根

              三脚挂钩：        1套

              说明书 ：         1份

              合格证：          1份
