TM-4岩石弹性模量测定仪是献县鹏翼建筑仪器厂自行研发的新一代产品。
一.简介

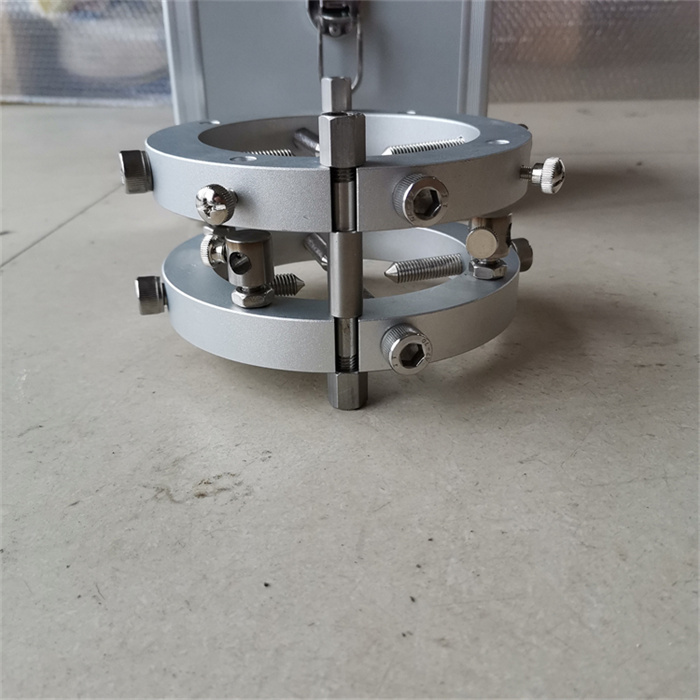

岩石弹性模量测定仪即千分表架，适用于测定岩石单轴压缩变形参数。上下框架采用铝合金材料，具有结构简单，组装方便等特点，符合DZ/T 0276.19-2015《岩石物理力学性质试验规程第19部分:岩石单轴压缩变形试验》中的规定要求。
弹性模量指在无侧向条件下，岩石试样在单轴压缩作用下纵向应力和纵向应变的比值:变形模量指在无侧向条件下，岩石试样在单轴压缩作用下获得的岩石应力-纵向应变曲线上相应于50%抗压强度的点与原点连线的斜率，即割线模量;泊松比指在无侧向条件下，岩石试样在单轴压缩作用下横向应变与纵向应变的比值。
二.主要参数
1.适用试件:直径50mm
2.指示表: 1/0.001mm
3. 标距: 50mm
4.外形尺寸: 15*15*15cm
三.使用方法
1)按DZ/T0276. 18的要求对试样进行描述和测量尺寸，画上测量标距线。测纵向变形的标距线与试样两端面的距离不小于试样直径的一半，横向标距线应居试样侧面中部。
2)将干分表架固定在岩石试样上，安装时应使上下表架平行，不应偏
斜，表架的固定螺丝应卡在标距线上。安装4只测纵向变形和4只测檄
向变形的千分表，如图。
试样破坏。
3.加载至极限强度的50%后，拆除千分表架，用卡尺量测试样断面尺寸及4个纵向变形标距，各取其平均值。测极限抗压强度时可继续加载至
四.实验要求与实验结果
1.纵向应变按式(2)计算，横向应变按式(3)、式(4)计算
EOL
..................... 2)
4L
2 Ad
说明:
1-试样; 2千分表架;3一千分表;4-垫块(需自备)
1.将安装好表架及F分表的试样置于压力机承压板中心，调整有球彤座的压板，使试样与上、下压板吻合接触;调整千分表读数至零点，或记录千分表初始读数:施加少许压力， 观察纵向4只千分表读数变化是否相近，如不相近，应退荷，重新调整有球形座调压板至试样受荷均匀，重新调整千分表读数至零点。
按预定的荷级加载，观测各千分表的相应读数。
E: =a
.......................4 )
式中:
Eh-试样的纵向应变;
Ed一试样的横向应变:
EN-2只纵向千分表变形量的总和，单位为毫米'( mm);Esd-2只横向千分表变形量的总和，单位为毫米( mm);L----纵向变形量的标距，单位为毫米 ( mm) ;
----圆柱体试样的直径，单位为毫米 ( mm );
---__正方柱试样断面的边长，单位为毫米 ( mm)。
